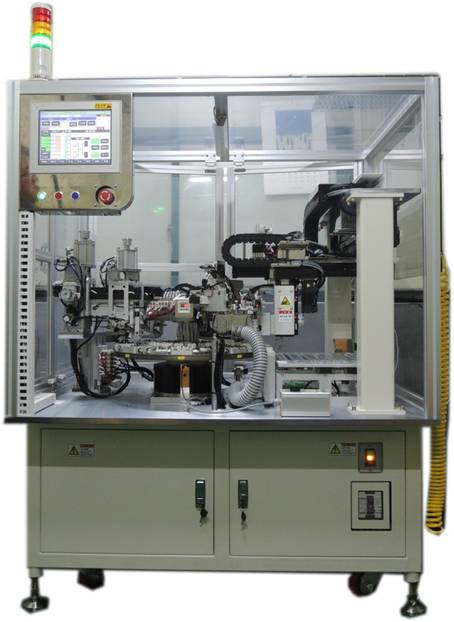

맨드렐 커팅기

Mandrel Cutting Machine

커팅기

기계 소개

본 장비는 웨어러블용 Mandrel 부품을 커팅하는 장비이다.

사출로 제작된 Mandrel을 수작업으로 Rotary Index Pocket에 공급하면 커팅 유닛 #1, #2에서 각각 2EA 씩 커팅하고 커팅 완료된 Runner는 자동 배출된다.

개별 분리된 Mandel은 완성품 트레이에 순차적으로 자동 적재하여 작업을 완료한다.

기계 사양

구분 일반사양
SYSTEM CAPABILITY Cycle Time : 1.5sec/1pc
X,Y PLACEMENT ±35㎛ under
PRODUCT Smart Watch, Smart Device
MATERIAL Mandrel Part’s
VISION 256 Gray Level ( Resolution : 480×480  Pixel )
MC SIZE 1200mm(W)*1300mm(D)*1800mm(H)
CONTROL PLC Contron & Touch Screen
커팅기
