폴딩 & 롤링기

Folding & Rolling Machine

폴딩 & 롤링기

기계 소개

피엔티의 폴딩 & 롤링 기계는 RO용 멤브레인 사이에 메쉬를 넣고 반으로 접어 이송하여 여러 장을 겹쳐서 본딩하고 파이프와 연결하여 말아서 롤 형태의 모듈 형태로 만드는 설비로 별도의 공정을 하나의 공정으로 인라인화한 설비임.

공정

언와인딩  ⇒ 커팅  ⇒ 테이핑 ⇒ 폴딩 ⇒ 메쉬 삽입 ⇒  초음파 용착 (폴딩 고정) ⇒ 이송 ⇒ 적재 후 본딩 ⇒ 파이프 용착 ⇒  롤링 (와인딩하여 모듈형태로 만듦)

기계 사양

항목 사양
기재 재질 Membrane, Mesh(PP)
기재 폭 1,070mm
롤 폭 1,200mm
커팅 길이 Max. 1400mm.
커팅 시스템 기요틴 나이프 시스템
사이클 타임 25sec/sheet 이하 (폴딩 기준)
권출경 / 롤링 직경 Max. Ø800/ Max. Ø250

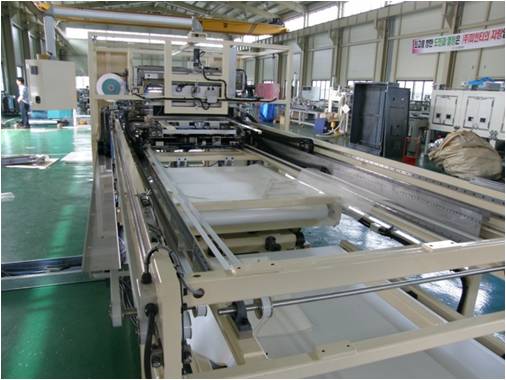

폴딩 & 롤링 기계

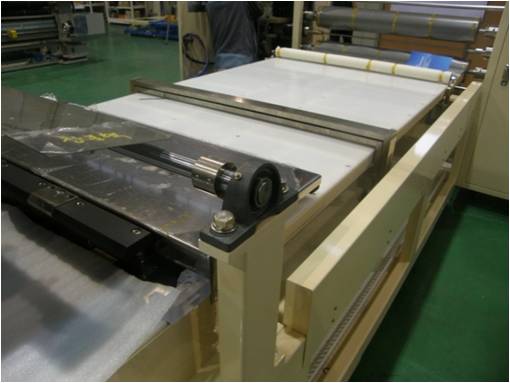

폴딩 & 롤링 기계
