트리밍 & 앤드캡 조립기

Trimming & End Cap Assembly Machine
(주)피엔티 > 제품소개 > 기타 기계류 > 소재 수처리 > 트리밍 & 앤드캡 조립기

트리밍 & 앤드캡 조립기

기계 소개

모듈화 된 필터에 라벨을 부착하여 고유 번호 부여하고 필터 제품 사이즈에 맞게 양쪽 끝단을 커팅, 진공 후 진공 풀림 정도를 확인하는 방식으로 제품 성능을 1차 검증한 후에 Dispenser 처리하여 End cap을 부착하고 초음파 용착으로 확실히 고정하는 공정.

(각 공정별 별도 수작업을 하나의 Line으로 자동화시킴)

기계 사양

항목 사양
기재 롤링 필터, 앤드 캡 (ABS)
모듈 길이 1,015mm
트리밍 후 길이 934mm ~ 964mm
모듈 직경 Max. 193mm ~ Min. 55mm
앤드 캡 폭 Max. 50mm ~ Min. 25mm
사이클 타임 Max. 100sec

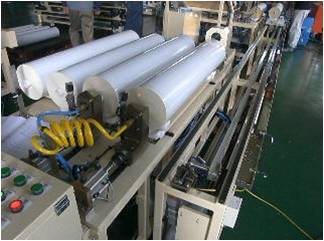

트리밍 & 앤드캡 기계

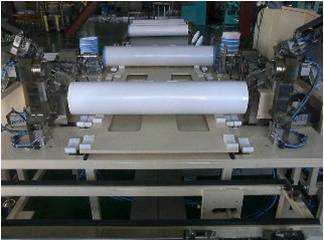

트리밍 & 앤드캡 기계
