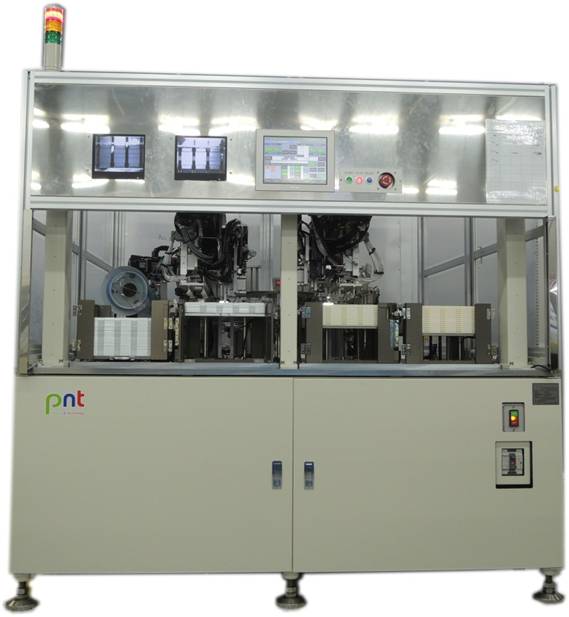

웨어러블 기기 테이프 부착기

Wearable Deivce Tape Attaching Machine
(주)피엔티 > 제품소개 > 자동화 기계류 > 기타 자동화 장비 > 웨어러블 기기 테이프 부착기

웨어러블 기기 테이프 부착기

기계 소개

본 장비는 웨어러블 기기의 각 부품에 다양한 테이프를 자동으로 부착하는 설비이다.

제품이 담긴 트레이를 Loader에 적재하여 투입하면, Picker 가 4개씩 Pick-Up 하여 정렬 후 Rotary Index 에 투입하면, 상면 테이프를 붙이고, 다음 공정에서 제품 반전 후 반대면에 테이프를 부착하게 된다.

양면에 테이프가 부착된 완제품을 완성품 트레이에 Unloading 함으로써 전체 공정이 완료된다.

기계 사양

구분 일반사양
SYSTEM CAPABILITY Cycle Time : 1.5sec/1pc
X,Y PLACEMENT ±35㎛ under
PRODUCT Smart Watch, Smart Device
MATERIAL Protection Tape, Conductive Tape, Insulation Tape, ETC
VISION 256 Gray Level ( Resolution : 480×480  Pixel )
MC SIZE 1500mm(W)*1600mm(D)*1800mm(H)
